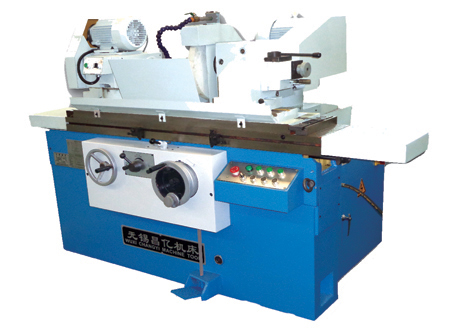

M1320B型 外圓磨床
★本機床為外圓磨削機床，適合圓柱形或圓錐形工件的外圓、外端面磨削，特別是各種軸類零件的加工。
★本機床工作臺縱向移動有液壓和手動兩種方式，砂輪架和頭架可回轉，外圓砂輪采用直徑400mm，提高了磨削效率和砂輪實用壽命。
★頭架可轉動，砂輪架實現微量進給液壓系統采用低噪音專用油泵，供油平穩，工作臺液壓往復具有換向裝置，可實現小距離頻繁法、換向功能，提高切入消磨工件時的表面光潔度。
|
主要技術參數 |
型號 | M1320B型 | |
|
規格 |
500 750 |
||
|
中心高 |
125 |
||
|
距 |
520/770 |
||
|
工件回轉直徑 |
Ф200 |
||
|
磨削長度 |
500/750 |
||
|
外圓磨削范圍 |
Ф8-ф200 |
||
|
工件重量 |
50 |
||
|
工作臺轉動范圍 |
-7°~+7°/-5.5°~+5.5° |
||
|
外圓砂輪尺寸 |
Ф400×40×ф203 |
||
|
砂輪線速度（m/s） |
35 |
||
|
頭架、尾架錐孔（莫氏號） |
4#or3# |
||
|
電機總?cè)萘浚╧w） |
5.8 |
||
|
機床重量 |
2000/2100 |
||
|
機床外形尺寸 |
2200(2700)×（3100）×1600×1500 |
||
|
工作精度 |
磨削試件的精度 |
圓度 |
0.0015（mm） |
|
圓柱度 |
0.005（mm） |
||
|
卡盤上磨削試件的精度 |
圓度 |
0.0025（mm） |
|
|
粗糙度 |
Ra≤0.32（μm） |
||
