數控內圓磨床系列

主要結構特點及用途：

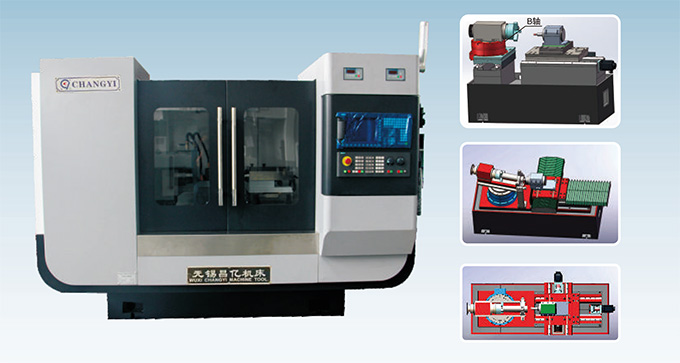

本機床為三軸數控內圓孔、內錐孔磨床，有X軸（前后進給）、Z軸（左右移動）、B軸（工件箱水平方向分度定位）三個軸向組成。主要用于工件的內圓孔、內錐孔、臺階孔、內端面、外端面的磨削；包括自動進給、自動粗磨、精磨、自動修整砂輪、自動補償、手動補償等功能磨削循環均自動完成。
1、機床床身采用耐磨鑄鐵件鑄造成形，機床采用全封閉罩殼，后置背包式電器箱和前置回轉式操作臺。
2、機床采用砂輪架進給，工作臺往復運動、工件箱水平方向分度定位的工作方式。
3、工件主軸采用日本NSK成對角接觸軸承加套筒的結構形式。主軸旋轉由變頻器控制，實現無極調速。
4、工件夾持采用液壓動力卡盤或卡盤加中心架的夾緊方式，同時可以根據用戶工件的特殊性定制相對應的其它夾具。
5、進給及往復機構導軌采用日本THK高精度滾動直線導軌，絲杠采用滾珠絲杠。

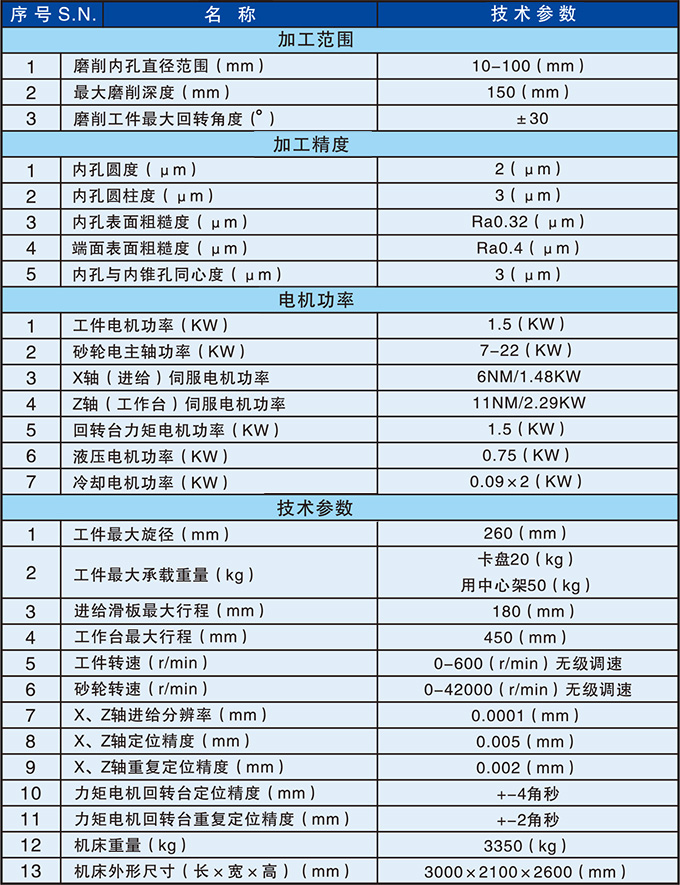

主要技術參數表

※由于技術在不斷進步，本內容僅供參考，如有變動恕不另行通知，以雙方簽訂的技術文件為準。
